首页 > 供应产品 > YHQ41斜面球阀

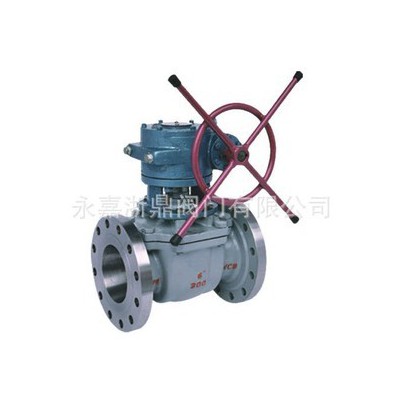

YHQ41斜面球阀
单价 ￥1.00 / 台对比
询价 暂无
浏览 83
发货 浙江温州市预售，付款后5天内
库存 1000台起订1台
品牌 浙鼎阀门
球阀 Array
球 阀 100
球阀 100
过期 2018-06-08 已过期
更新 2018-04-28 09:39
该产品已过期
详细信息


产品介绍：



主要设计参数

　　公称通径：DN15－200mm、1/2~12in

　　公称压力：PN1.6~10.0Mpa、Class 150~600Lb

　　适用温度：-28~300℃、-28~180℃、-28~425℃

连接标准：

　　法兰连接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958

　　对焊连接：ANSI B16.25、GB 12224-1989

YHQ41F斜面球阀主要零件材质表



阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
球体 2Cr13(H.Cr) 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2
密封材质 PTFE、柔性石墨、碳纤维
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2

外形尺寸连接参数






（图1：外形尺寸连接示意图）



PN16(1.6Mpa)
DN d1 L H1 H2 W E D2 D1 D b f N-Φ
15 15 130 110 65 130   45 65 95 14 2 4-14
20 20 130 115 75 130   55 75 105 14 2 4-14
25 25 140 130 95 160   65 85 115 14 2 4-14
32 32 165 150 107 250   78 100 135 16 2 4-18
40 40 165 180 120 250   85 110 145 16 3 4-18
50 50 203 205 140 300   100 125 160 16 3 4-18
65 65 222 240 180 300   120 145 180 18 3 4-18
80 80 241 240 210 350   135 160 195 20 3 8-18
100 100 305 325 220 350   155 180 215 20 3 8-18
125 125 356 350 230 400   185 210 245 22 3 8-18
150 150 394 350 320   95 210 240 280 24 3 8-23
200 200 457 420 380   95 265 295 335 26 3 12-23
250 250 533 450 420   110 320 355 405 30 3 12-25
300 300 610 520 508   110 375 410 460 30 4 12-25



PN25(2.5Mpa)/PN40(4.0Mpa)
DN d1 L H1 H2 W E D3 F D2 D1 D b f N-Φ
15 15 140 110 65 130   40 4 45 65 95 16 2 4-14
20 20 152 115 75 130   51 4 55 75 105 16 2 4-14
25 25 165 130 95 160   58 4 65 85 115 16 2 4-14
32 32 180 150 107 250   66 4 75 100 135 18 2 4-18
40 40 200 180 120 250   76 4 85 110 145 18 3 4-18
50 50 230 205 140 300   88 4 100 125 160 20 3 4-18
65 65 290 240 180 300   110 4 120 145 180 22 3 8-18
80 80 310 240 210 350   121 4 135 160 195 22 3 8-18
100 100 350 325 220 350   150 4.5 160 190 230 24 3 8-23
125 125 400 350 230 400   176 4.5 188 220 270 28 3 8-25
150 150 480 350 320   95 204 4.5 218 250 300 30 3 8-25
200 200 502 420 380   95 260 4.5 278 310 360 34 3 12-25
250 250 568 450 420   110 313 4.5 332 370 425 36 3 12-30
300 300 648 520 508   110 364 4.5 390 430 485 40 4 16-34
PN64(6.4Mpa)
15 15 140 110 65 130   40 4 55 75 105 18 2 4-14
20 20 152 115 75 130   51 4 68 90 125 20 2 4-18
25 25 165 130 95 160   58 4 78 100 135 22 2 4-18
32 32 180 150 107 250   66 4 82 110 150 24 2 4-23
40 40 200 180 120 250   76 4 95 125 165 24 3 4-23
50 50 230 205 140 300   88 4 105 135 175 26 3 4-23
65 65 290 240 180 300   110 4 130 160 200 28 3 8-23
80 80 310 240 210 350   121 4 140 170 210 30 3 8-23
100 100 350 325 220 350   150 4.5 168 200 250 32 3 8-25
150 150 480 350 320   95 204 4.5 240 280 340 38 3 8-34
200 200 502 420 380   95 260 4.5 300 345 405 44 3 12-34
250 250 568 450 420   110 313 4.5 352 400 470 48 3 12-41
