首页 > 供应产品 > 美标法兰球阀

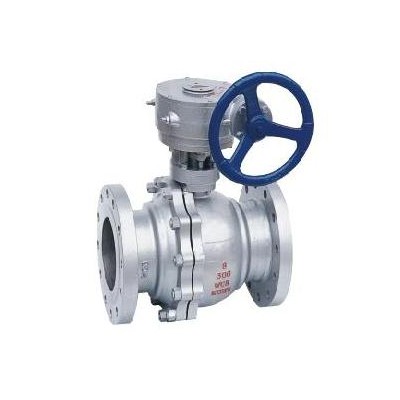

美标法兰球阀
单价 ￥1.00 / 台对比
询价 暂无
浏览 83
发货 浙江温州市预售，付款后5天内
库存 1000台起订1台
品牌 浙鼎阀门
球阀 Array
球 阀 100
球阀 100
过期 2018-06-09 已过期
更新 2018-04-28 09:39
该产品已过期
详细信息
品介绍


美标法兰球阀

美标球阀概述： 美标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

【一】执行标准：

设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

【二】试验压力：



试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
压力等级 (磅级) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815 5.6 815
400 10.3 1500 7.6 1100 7.6 1100
600 15.3 2225 11.2 1630 11.2 1630
900 23.1 3350 16.8 2440 16.8 2440


【三】主要零件材料：



名称  材料
阀体
阀盖		 A216WCB A352 LCB A217WC6 A217WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球体 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
阀杆 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8


【四】主要连接尺寸：



型号  规格 (mm) 尺寸 (mm)
inch DN L D D1 D2 b Z-Φd H W
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb		 1/2″ 15 108 89 60.5 35 12 4-Φ15 68 115
3/4″ 20 117 98 70 43 12 4-Φ15 75 130
1″ 25 127 108 79.5 51 12 4-Φ15 85 150
11/4″ 32 140 117 89 64 13 4-Φ15 96 190
11/2″ 40 165 127 98.5 73.2 15 4-Φ15 107 230
2″ 50 178 152 120.7 92 16 4-Φ19 118 240
21/2″ 65 190 177.8 139.7 104.7 18 4-Φ19 145 280
3″ 80 203 190.5 152.4 127 19 4-Φ19 160 310
4″ 100 229 229 190.5 157 24 8-Φ19 185 330
5″ 125 356 254 216 185.7 26 8-Φ22 230 600
6″ 150 394 279 241.3 216 26 8-Φ22 260 800
8″ 200 457 343 298.5 270 29 8-Φ22 310 1000
10″ 250 533 406 362 324 31 12-Φ25 350 1200


【五】主要连接尺寸：



型号 规格(mm) 尺寸 (mm)
inch DN L D D1 D2 b Z-Φd H W
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY		 1/2″ 15 140 95 66.5 35 15 4-Φ15 72 115
3/4″ 20 152 117 82.5 43 16 4-Φ19 75 130
1″ 25 165 124 89 51 18 4-Φ19 85 150
11/4″ 32 178 133 98.5 64 19.5 4-Φ19 95 180
11/2″ 40 190 156 114.3 73.2 21 4-Φ22 110 230
2″ 50 216 165 127 92 23 8-Φ19 120 240
21/2″ 65 241 190.5 149.4 104.7 26 8-Φ22 150 280
3″ 80 283 210 168.5 127 29 8-Φ22 165 310
4″ 100 305 254 200.2 157 32 8-Φ22 190 330
5″ 125 381 279 235 185.7 35 8-Φ22 240 600
6″ 150 403 318 270 216 37 12-Φ22 270 800
8″ 200 502 381 330 270 42 12-Φ25 315 1000
10″ 250 568 445 387.5 324 48 16-Φ29 380 1200


【六】主要连接尺寸：



型号 规格 (mm) 尺寸(mm)
inch DN L D D1 D2 b Z-Φd H W
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb		 1/2″ 15 165 95 66.5 35 15 4-Φ15 88 115
3/4″ 20 190 118 82.5 43 16 4-Φ19 98 130
1″ 25 216 124 89 51 18 4-Φ19 105 150
11/2″ 40 241 156 114.3 73.2 23 4-Φ22 135 180
2″ 50 292 165 127 92 26 8-Φ19 155 240
3″ 80 356 210 168.2 127 32 8-Φ22 175 280
4″ 100 432 273 216 157 38 8-Φ25 210 330
6″ 150 559 356 292 216 48 12-Φ29 340 800
8″ 200 660 419 349 270 56 12-Φ32 400 1000
10″ 250 787 508 432 324 64 16-Φ35 440 1200
